| 원래 장소: | 중국 |
| 브랜드 이름: | ZEMO |
| 인증: | CE, ISO |
| 모델 번호: | SHM630-WY45 |
| 최소 주문 수량: | 1세트 |
|---|---|
| 가격: | negotiable |
| 포장 세부 사항: | 폼 인서트가 포함된 강화 합판 케이스 |
| 배달 시간: | 결제 후 영업일 기준 15일 |
| 지불 조건: | D/A, L/C, D/P, T/T, 웨스턴 유니온, |
| 공급 능력: | 80세트/월 |

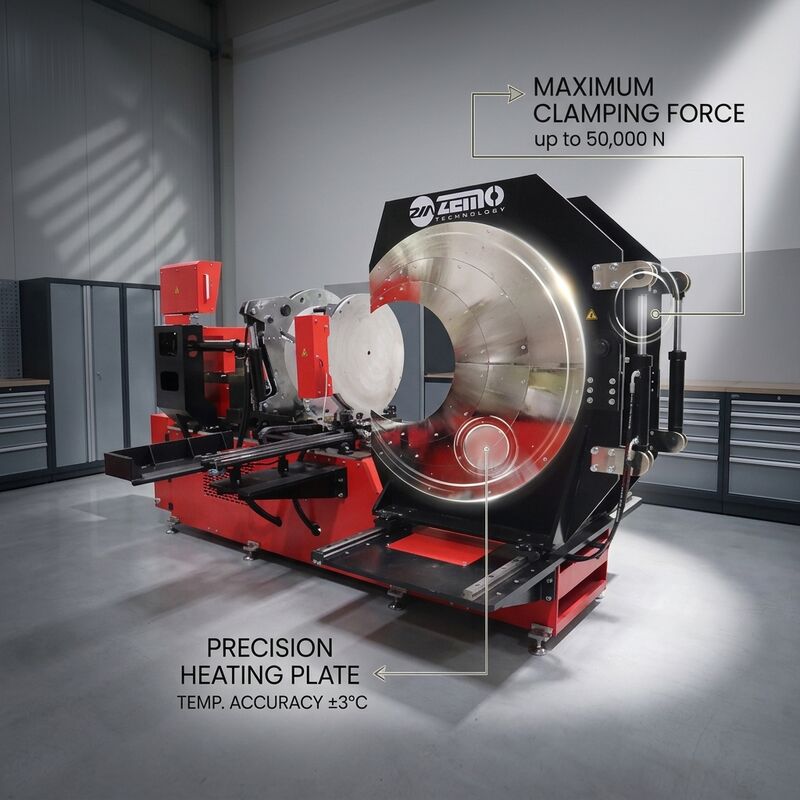

| 제품명: | CNC 안장 피팅 제작 기계 자동 측면 와이 45도 | 메인 파이프 직경: | 315mm - 630mm |
|---|---|---|---|
| 분기 각도 범위: | 30도 - 60도 프로그래밍 가능 | 분기 연결 유형: | 측면 와이(Y자형) |
| 재료: | HDPE, PE80, PE100, PP, PVDF | 전압: | 380V / 50Hz (3상) |
| 제어 시스템: | 7인치 터치스크린 HMI가 탑재된 PLC | 각도 정확도: | 플러스 마이너스 0.5도 레이저 검증됨 |
| 가열판 전력: | 6KW 구역 제어 | 기계 중량: | 520kg |
| 보증: | 2년 | ||
| 강조하다: | CNC 샐러드 퓨전 기계 380V,자동 측면 와이 새들 기계,CE 관절 클램프 융착 기계 |
||
표준 티 연결이 부족한 곳에서 CNC 측면 와이 새들 피팅 제작 기계는 HDPE 및 PE 파이프라인 시스템을 위한 정밀 엔지니어링된 45도 분기 연결을 제공합니다. 이 특수 CE 인증 자동 CNC 기계는 380V 산업용 전원으로 작동하며 측면 와이(Y-분기) 연결 제작을 위해 특별히 제작되었습니다. 이는 흐름 방향 변경 또는 이중 분기 구성이 각진 비직각 연결을 요구하는 파이프라인 네트워크의 필수 구성 요소입니다.
측면 와이 연결은 표준 90도 티 조인트에 비해 고유한 제작 문제를 제시합니다. 각진 새들 인터페이스는 비대칭 가열판 형상, 오프셋 클램핑 정렬 및 타원형 융합 표면 전체에 걸쳐 균일한 결합 강도를 보장하기 위한 정밀하게 계산된 융합 압력 벡터를 필요로 합니다. 이 CNC 기계는 30도에서 60도까지 필요한 분기 각도로 자동 조정되는 독점적인 관절식 클램프 시스템을 사용하여 이러한 모든 문제를 해결하며 메인 파이프, 새들 피팅 및 가열 요소 간의 완벽한 정렬을 유지합니다.
고급 서보 구동 각도 위치 지정 시스템은 실시간 레이저 측정 피드백과 결합되어 모든 측면 와이 연결이 DVS 2207-1 및 ISO 21307 표준의 기하학적 공차 요구 사항을 충족하도록 합니다. 프로그래밍 가능한 체류 시간을 갖춘 통합 냉각 스테이션은 중요한 응고 단계 동안 열 변형을 방지합니다.
주요 특징| 매개변수 | 사양 |
|---|---|
| 제품명 | CNC 새들 피팅 제작 자동 측면 와이 45도 |
| 모델 | SHM630-WY45 |
| 메인 파이프 직경 범위 | 315MM - 630MM |
| 분기 각도 범위 | 30-60도 (프로그래밍 가능) |
| 분기 연결 유형 | 측면 와이 (Y-분기) |
| 가열판 전력 | 6KW (구역 제어) |
| 서보 모터 전력 | 1.5KW (각도 위치 지정) |
| 유압 장치 전력 | 1.1KW |
| 제어 시스템 | 7인치 터치스크린 HMI가 있는 PLC |
| 작동 전압 | 380V / 50Hz (3상) |
| 최대 유압 압력 | 5MPa |
| 각도 정확도 | 플러스 마이너스 0.5도 (레이저 검증) |
| 융합 사이클 시간 | 4-8분 (직경 및 각도에 따라 다름) |
| 재료 호환성 | HDPE, PE80, PE100, PP, PVDF |
| 레시피 저장 용량 | 100개의 명명된 레시피 |
| 냉각 스테이션 | 프로그래밍 가능한 체류 타이머와 통합됨 |
| 기계 무게 | 520KG |
| 치수 (LxWxH) | 1200 x 850 x 1400MM |
| 보증 | 2년 |
SHM630-WY45 측면 와이 제작 기계는 흐름 분할 또는 각진 분기 테이크오프가 필요한 특수 파이프라인 응용 분야에 사용됩니다. 주요 응용 분야에는 각진 측면 테이크오프가 있는 관개 네트워크 분배 헤더, Y형 흐름 분할기가 필요한 산업 공정 배관, 소방 링 메인 분기 연결 및 경사 입구 연결이 있는 배수 네트워크 수집 시스템이 포함됩니다. 프로그래밍 가능한 각도 유연성은 이 기계를 다양한 프로젝트 사양을 지원하는 맞춤형 제작 작업장에 특히 가치 있게 만듭니다.
포장 및 품질 보증각 기계는 PLC 제어 캐비닛 및 정밀 서보 부품용 몰딩 폼 인서트가 있는 강화 합판 케이스에 포장되어 배송됩니다. 모든 유압 라인은 캡으로 덮이고 라벨이 부착되며, 관절식 클램프 메커니즘은 잠금 핀으로 운송 위치에 고정됩니다. 공장 인수 테스트에는 HDPE 파이프를 사용한 완전한 45도 측면 와이 제작 사이클이 포함되며, 레이저 각도 측정 및 융합 조인트의 박리 테스트 검사를 통해 검증됩니다. ZEMOWELD는 모든 기계적, 유압 및 전자 부품을 포함하는 2년 종합 보증을 제공하며, 화상 통화를 통한 원격 진단 지원 및 특급 예비 부품 배송을 제공합니다.
